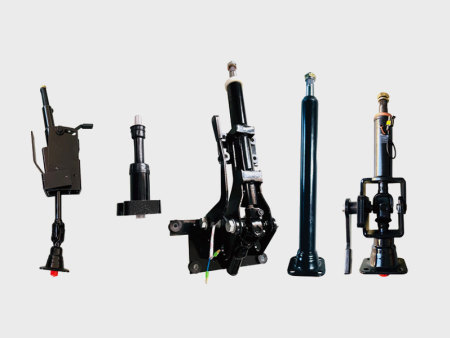

转向柱

核心结构组成

1. 主体传力组件

转向轴（上 / 下轴）：采用40Cr 合金钢淬火处理（HRC 50–55），花键 / 十字轴连接，扭转刚度≥100N·m/rad，径向跳动≤0.05mm，确保扭矩无间隙、无迟滞传递。

万向节（十字轴 / 球笼式）：双万向节结构，补偿驾驶室与底盘的相对位移与角度偏差（最大夹角≤30°），保证转向动作连续平顺，适配 BZZ 转向器输入轴连接。

管柱壳体：高强度钢 / 铝合金一体成型，内置加强筋，防护内部轴系，提供安装基准与刚性支撑。

2. 调节与锁止机构

高度 / 倾角调节：手动 / 电动无级调节，调节范围：高度 **±50mm**、倾角 **±15°，解锁力15–30N**，锁止力矩≥15N·m，适配不同驾驶员坐姿。

机械锁止 / 电子转向锁（ESCL）：集成防盗锁止电磁阀（12VDC），熄火后自动锁止转向轴，防止车辆被盗。

3. 安全吸能模块

溃缩式结构：剪切螺栓 + 蜂窝吸能盒 + 可溃缩支架，碰撞时轴向溃缩量50–150mm，溃缩力500–800N，吸收冲击能量，降低驾驶员二次伤害风险。

隔振衬套：双层橡胶隔振设计，衰减发动机与路面振动，方向盘怠速振动加速度≤0.5m/s²，提升操控舒适性。

4. 电子集成部件

转向角传感器：分辨率0.1°，实时输出方向盘转角 / 转速信号，适配整车电控系统（如 EPS、ESP），支持 CAN 总线通信。

旋转耦合器（游丝）：连接方向盘控制开关（喇叭、巡航、多媒体）与车身线束，保证转向时电路连续导通。

工作原理（与 BZZ 转向器协同）

转向操作：驾驶员转动方向盘，转向柱通过万向节将扭矩与转角精准传递至 BZZ 负荷传感转向器的输入轴。

信号反馈：转向角传感器同步采集转角信号，BZZ 转向器的 LS 口输出负载压力信号至 YXL 优先阀，实现流量优先分配。

非转向工况：方向盘回中位，转向轴锁止机构待命，YXL 优先阀将全部流量供给工作系统，转向柱无额外能耗。

安全保护：碰撞时，转向柱按预设路径溃缩吸能，同时 BZZ 转向器提供应急转向能力，保障驾驶安全。

核心性能优势

传力精准无间隙：高刚性轴系 + 精密万向节，转向响应零迟滞，与 BZZ 转向器匹配度高，操控一致性极佳。

调节舒适人性化：多维度调节 + 低解锁力，适配不同身材驾驶员，长时间作业不易疲劳。

安全可靠：多级溃缩吸能 + 防盗锁止，通过50 万次动态疲劳测试，适应恶劣工况与连续作业。

集成度高：集传力、调节、安全、电子信号于一体，安装便捷，减少整车管路与线束布置。

适配性强：接口标准化，可直接匹配 BZZ 全系列静态 / 动态转向器，兼容 YXL-80/160/250 优先阀系统。

关键技术参数（工程车辆通用）

输入扭矩：≤80N·m

扭转刚度：≥100N·m/rad

调节范围：高度 **±50mm**、倾角 **±15°**

溃缩量：50–150mm

工作温度：-40℃～85℃

防护等级：IP54

适配转向器：BZZ 系列全液压负荷传感转向器

适配优先阀：YXL 系列静态 / 动态优先阀

典型应用领域

广泛配套于叉车、装载机、推土机、拖拉机、联合收割机、重型卡车、工程机械及特种作业车辆的液压转向系统，尤其适合对转向精准度、操控舒适性、安全可靠性要求严苛的中大型工程与农用车辆。
