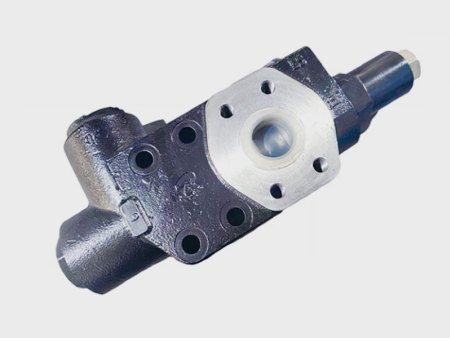

YXL-泵连优先阀

一、核心定义与结构

• 类型：定差减压式、负荷传感（LS）、泵口直连型优先阀。

• 结构特点：

  • 阀体直接与转向泵法兰 / 螺纹连接，P 口与泵出口无管直连。

  • 集成优先阀芯 + 控制弹簧 + 转向安全阀 + LS 信号腔，一体化铸造。

  • 油口：P（泵口）、CF（转向器）、EF（工作系统）、LS（负载传感）、T（回油）。




• 核心原理：LS 信号控制阀芯，优先保 CF 流量；不转向时 P→EF 直通，实现双泵合流 / 节能。

二、主流型号与关键参数（泵连系列）

1. 型号说明（例：YXL-F160L-N7）

• YXL：系列代号

• F：负荷传感型

• 160：最大入口流量（L/min）

• L：螺纹连接（F = 法兰）

• N7：LS 控制压力 0.7 MPa（N4.5=0.45MPa，N10.5=1.05MPa）

2. 技术参数（行业通用）

三、泵连式 vs 普通 YXL 优先阀（核心差异）

四、核心优势

1. 集成化：阀泵一体，减少管路、接头、泄漏，可靠性更高。

2. 节能高效：不转向时 P→EF 直通，几乎无节流损失，工作系统流量足。

3. 转向稳定：LS 信号精准控制，CF 流量恒定，转向不跑偏、不卡顿。

4. 保护完善：内置转向安全阀，过载自动卸压，保护转向器与油缸。

5. 适配广：兼容 BZZ5、BHR5、BPB5、TLF1 等负荷传感转向器。

五、典型应用

• 工程机械：3–5T 装载机（ZL30/50、LG936/956、临工 953）、平地机、压路机、重型叉车。

• 农业机械：大马力拖拉机、联合收割机、青贮机（转向 + 工作装置合流）。

• 工业车辆：重型堆高车、牵引车、清扫车。

六、选型与替换要点

1. 流量匹配：优先阀最大流量 ≥ 转向泵额定流量（如 160L/min 泵选 YXL-F160L）。

2. 控制压力：与转向器 LS 信号匹配（常用 0.7MPa，N7）。

3. 连接方式：按泵接口选螺纹（L）或法兰（F）。

4. 对标型号：DYXL-F160L、VLE-160S、BZZ-160 泵连优先阀。
